高低压配电柜二次接线流程与技术要求

时间:2020-12-22     作者:杭州恒梦电气   阅读

  高低压配电柜二次接线流程与技术要求


  一、按照原理图来了,不在同一位置的的要上端子,千万不要一个端子接3根线。查错就不是那么查了,只能按照原理图来一个个对。


  1、导线横截面的选用


  市电(交流220V)电压回路的线用1.5平方毫米的;电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。


  2、 高低压配电柜接线时候,要检查好导线两端的信号是否对应,以免造成不必要的错误。


  3、看明白原理图及接线图。

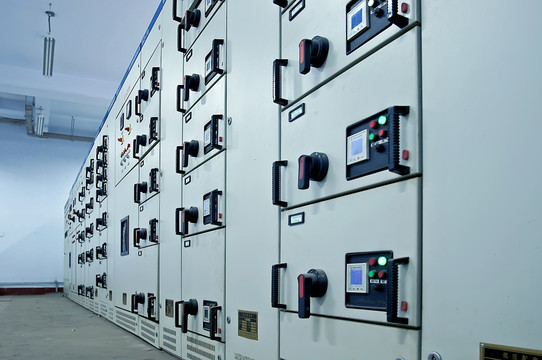

高低压配电柜


  二、如果是新手要先审图,整理一条自己的思路,而且还可以检查一下图纸有没有问题,不懂的地方可以先弄明白,这样有利于做线。然后才开始接线。


  施工人员应认真阅读并熟悉二次线符号,要将二次接线图与原理图进行核对,确保接线图正确无误。


  对二次接线施工的要求:按图施工,接线正确;导线与电气元件采用螺栓连接、插接、焊接或压接等,均应牢固可靠,接线良好;配线整齐清晰、美观;导线绝缘良好,无损伤;柜内导线不应有接头;回路编号正确,字迹清晰。


  电缆芯线截面的选择要求:


  1、电流回路:应使电流互感器的工作准确等级,此时,如无可靠根据,可按断路器的电流容量确定最大短路电流。


  2、电压回路:当全部保护装置和安全自动装置动作时(考虑到发展,电压互感器的负荷最大时),电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。


  3、操作回路:在最大负荷下,操作母线至设备的电压降,不应超过10%额定电压。


高低压配电柜


  三、电流互感器二次绕组不允许开路,电压互感器二次侧不允许短路。


  二次接线前熟悉图纸:


  1、原理图。(表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式,而且还表示出与一次回路有关的联系)


  2、展开图


  3、端子排图


  4、安装接线图


  四、配电柜操作规程


  1、配电柜为船舶配电中枢八产和设备的正常运转,任何无关人员不得扳动板上的开关。


  2、发电机组启动后,应利用动力屏升速开关手动缓慢加速,直到发电机进入正常工作状态,电压与频率达到规定值,方可合闸送电。


  3、配电柜进入配电状态后,不得随意拔动动力屏升速开关,空气断路器的闭锁开关非紧急情况不得使用。


  4、发电机并联运行要严格按照并车条件要求与规定进行操作,要注意出现逆功率(逆流)和并车失败等现象。


  5、停机时应先切断发电机负荷,然后空载停车,不得带负荷直接停机。来自:电工技术之家


  6、交插岸电时,应先切断岸电屏各动力开关,然后检查接线与相序的正确性,确认正确后,方可实施船岸电的转换,严禁带负责操作。


  7、配电柜应定期进行清洁和维护保养工作,以便使设备始终处于良好的工作状态。


  8、发电机工作,轮机人员进行配电柜操作时,应集中思想,谨慎操作,防止意外事故发生,否则将追究个人事故责任。


  9、充放电板为船舶应急配电柜,当班轮机人员应经常检查其工作状况,随时保证低压电力充足,并通过板上仪表掌握磁饱和稳压器的工作状况。


  10、正常航行时,配电柜上各路开关应处于接通,以保证发电机能随时启动及应照时能随时投入使用。


  11、以上各点希望轮部成员严格遵守。
