高低压配电柜二次接线规范

时间:2020-08-14     作者:杭州恒梦电气【原创】   阅读

 高低压配电柜电气接线工艺上应力求美观、实用、便于施工操作和方便以后检修查线。接线应兼顾全局,力求整齐划一、协调大方,给人以整体美,不得标新立异、各自为政,避免给人以零乱无章之感。


  1、电缆整理


  1.1、电缆整理应层次分明、曲率一致、松紧适度,严禁扭曲、交叉或杂乱无章。


  1.2、电缆的固定应采用绑线或尼龙扎带,扎带规格应与电缆的粗细要求相符且应规格一致,留头方向统一,扎带过长的部分应予剪除。

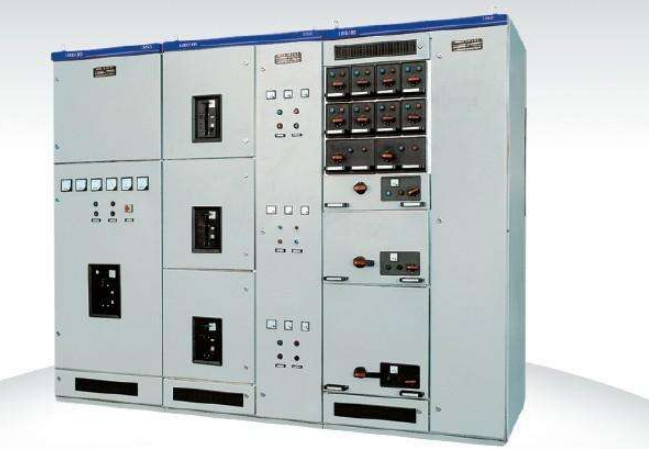

高低压配电柜


  2、电缆头制作


  2.1、电缆开剥时应小心从事,力度适中,严禁伤及线芯绝缘。2.2、电缆头的制作材料应使用塑料带和黑色塑料绝缘粘胶带。


  2.3、做头时以红色塑料带有序缠绕,成型后用黑色塑料胶带封口。


  2.4、做头时以塑料带对折后绷紧缠绕,缠绕时应紧紧贴近芯线和护套接口处,上端头截面平齐且垂直于电缆轴线,成型后为坚固密实的圆筒状,表面光洁、形体美观、严禁出现纺缍形。


  2.5、高低压配电柜电缆头的长度以26mm左右为宜,直径不大于电缆护套外径2mm,电缆头在护套上的包扎长度一般为13mm左右。


  2.6、电缆绑扎成束后,电缆头应高度一致在同一水平面上。2.7、电缆的屏蔽层、带、芯应可靠外引以便接地。

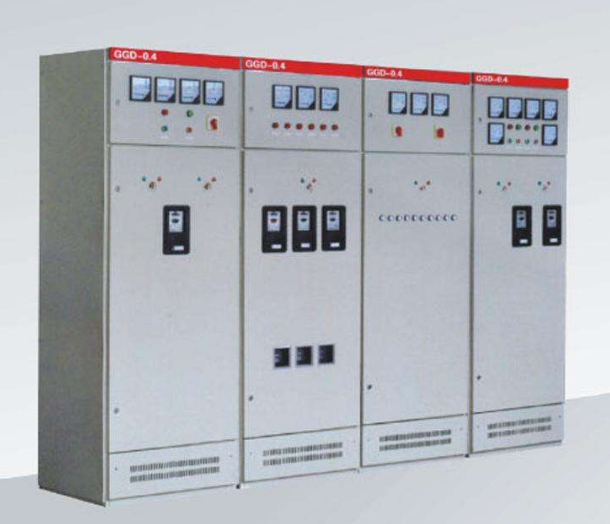

高低压配电柜


  3、电缆标识


  3.1、高低压配电柜电缆标识牌用微机打印、压塑制作,内容包括电缆型号、规格、用途及走向。


  3.2、标识牌的挂装应使用防蚀、防霉的绳带,宜采用化纤丝。
