配电柜二次回路接线要注意的事项

时间:2020-04-09     作者:恒梦电气【原创】   阅读

 配电柜二次回路接线要按照原理图,不在同一位置的要上端子,千万不要一个端子接3根线。查错就不是那么查了,只能按照原理图来一个个对。

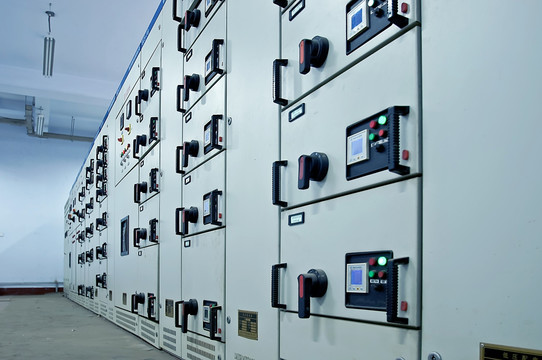

配电柜


  ⑴导线横截面的选用


  市电(交流220V)电压回路的线用1.5平方毫米的;电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。


  ⑵接线时候,要检查好导线两端的信号是否对应,以免造成不必要的错误。


  ⑶最主要的是看明白原理图及接线图。


  如果是新手就要先审图,整理一条思路,这样还可以检查一下图纸有没有问题,不懂的地方可以先弄清楚,搞明白了有利于做线。整个接线的过程都需要细心,如果是老手的话,就不用多说了。


  施工人员应熟悉二次线符号,要将二次接线图与原理图进行核对,确保接线图正确。


  对二次接线施工的要求:按图施工,接线正确;导线与电气元件采用螺栓连接、插接、焊接或压接等,均应牢固可靠,接线良好;配线整齐清晰、美观;导线绝缘良好,无损伤;柜内导线不应有接头;回路编号正确,字迹清晰。


配电柜


  电缆芯线截面的选择还应符合下列要求:


  ⑴电流回路:应使电流互感器的工作准确等级,此时,如无可靠根据,可按断路器的电流容量确定最大短路电流。


  ⑵电压回路:当全部保护装置和安全自动装置动作时(考虑到发展,电压互感器的负荷最大时),电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。


  ⑶操作回路:在最大负荷下,操作母线至设备的电压降,不应超过10%额定电压。


配电柜


  电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路


  二次接线前,应查看图纸:


  ⑴原理图。(表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式,而且还表示出与一次回路有关的联系)


  ⑵展开图


  ⑶端子排图


  ⑷安装接线图


  这些都是保证接线正确的前提。
