高低压配电柜接地线的基本要求

时间:2020-01-13     作者:恒梦电气【原创】   阅读

 要遵循高低压配电柜接地线的基本要求,这样才能保证配电柜的质量。

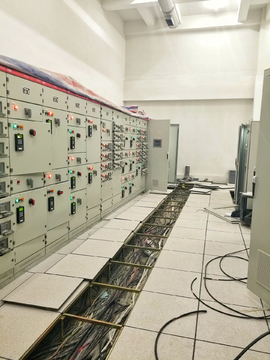

高低压配电柜



  1.接地装置的接触面均须光洁平贴,保证良好接触,并应有防止松动和生锈的措施。


  2.电流互感器的次级线圈应单独可靠接地。


  3.带有金属外壳的元件必须接地。


  4.具有铰链的金属面板上安装电器元件时,面板与金属箱体之间应设置安全跨接线。


高低压配电柜



  5.在盖板、门、遮板和类似部件上面,如果没有安装电器设备,通常的金属螺钉连接和金属铰链连接被认为足以保证电路的连续性。


  6.集控台构架上应设有不小于2mm×15mm的接地铜排,并应有明显的接地标志。


  7.配电板每屏都应有可靠接地装置,装有电器元件的面板与构架之间,以及构架与底座之间,应可靠接地。电压互感器和电流互感器的次极绕组应单独可靠接地,接地处应设有耐久的接地标记;保护接地不应与工作接地共用接地线和接地螺钉。


  8.电器设备平时不带电而在发生故障的情况下易于带电的裸露金属部分应予以接地,但由一个用电设备的专用安全隔离变压器供电,且电压不超过250V的设备可不设接地线。
