配电室需要满足哪些基本要求?

时间:2019-12-13     作者:恒梦电气【原创】   阅读

  配电室是配电柜重要的容身之所,由于其主要用于集中放置配电设备之用,而且配电室内摆放的配电柜、控制柜等设备都是比较贵重的设备,所以对配电室的环境、布置等都有一定的要求。下面就看我们对配电室的基本要求的介绍。

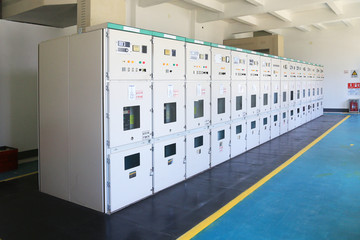

配电室

  一、配电室环境要求:


  1、配电室应靠近电源,并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。


  2、配电室和控制室应能自然通风,并应采取防止雨水侵入和动物进入的措施。


  3、配电室应保持整洁,不得堆放任何妨碍操作、维修的杂物。


  4、配电室的建筑物和构筑物的耐火等级不低于级,室内配置砂箱和可用于扑灭电气火灾的灭火器。


  5、配电室的照明分别设置正常和事故照明。

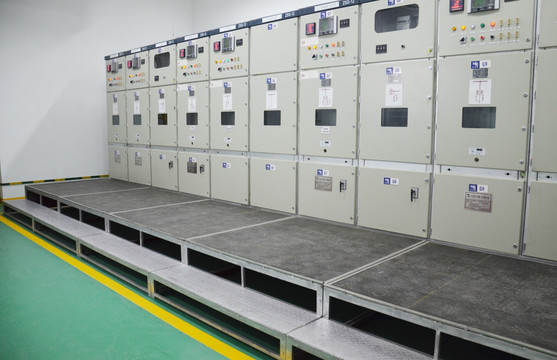

配电室



  二、配电室布置应符合下列要求:


  1、配电柜正面的操作通道宽度,单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m;


  2、配电柜后面的维护通道宽度,单列布置或双列面对面布置不小于0.8m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出的地方,则此点通道宽度可减少0.2m;


  3、配电柜侧面的维护通道宽度不小于1m;


  4、配电室的顶棚与地面的距离不低于3m;


  5、配电室内设置值班或检修室时,该室边缘距配电柜的水平距离大于1m,并采取屏障隔离;


  6、配电室内的裸母线与地面垂直距离小于2.5m时,采用遮栏隔离,遮栏下面通道的高度不小于1.9m;


  7、配电室围栏上端与其正上方带电部分的净距离不小于0.075m;


  8、配电室装置的上端距顶棚不小于0.5m;


  9、配电室内的母线涂刷有色油漆,以标志相序;以柜正面方向为基准,其涂色符合规定。



配电室


  三、配电室内配电柜基本要求:


  1、配电柜的门向外开,并配锁。


  2、配电柜应装设电度表,并装设电流、电压表。电流表与计费电度表不得共用一组电流。


  3、配电柜应装设电源隔离开关及短路、过载、漏电保护器。电源隔离开关分断时应有明显可见分段点。


  4、配电柜应编号,并应有用途标记。


  5、配电柜或配电线路停电维修时,应连接电线,并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。


  6、成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。


  这些都是一些基本要求,因为配电柜本身对环境要求就很严格,需要防尘、防水、防小动物、防腐蚀,所以配电室只有满足以上这些要求才能保证配电柜等电力设备的正常运行。
