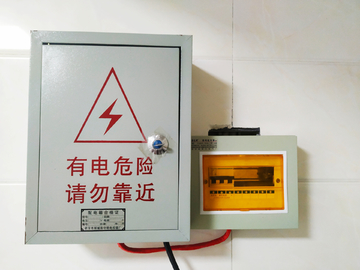

值得电气人收藏的配电箱标准规范大全就在这里,你不来看看?时间:2019-11-29 配电箱在生产和生活中应用较广泛。极大地方便了我们的生活。常用的有动力配电和照明配电箱。功能和尺寸也大小不一。那在配电箱安装过程中应遵行哪些标准才能确保安全和规范使用,杜绝触电事故发生?配电箱厂家在以下为你分享。 一,室外配电箱的标准要求: 1、因长期暴露在雨淋和阳光暴晒中,因此箱体的防水和防锈措施不可少。一般对要对室外配电加装防雨罩和保护接地。箱体外观要经过喷漆磷化处理,延长室外配电箱的使用寿命。正规厂家生产的配电箱上应有铭牌和国家强制性3C认证。 2、配电箱的安全规定要求:配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧,二次线路的电阻值大于1M欧 漏电保护装置动作电流不大于30mA,动作时间不大于0.1S。连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量,线束外套塑料管加强绝缘,成束绑扎,不同电压等级,不同控制回路应分别绑扎,标识明确,与电器连接时,端部铰接,且有不开口的终端端子或搪锡,不松散、断股。 二,配电箱标准接线规范: 1、在设计时要严格计算电流,保证平衡供电。防止负载过大烧坏原件。 2、在大功率配电箱内主开关须加装灭弧片(一般80A以上的)。 3、配电箱内零线和地线的组别及线径、数量配比,零地线在汇流排上要同步排列整齐。 4、箱体内不得有空洞缺失,防止进水和或异物进入腐蚀箱内电器。缆线入口要灭弧封闭。 5、配电箱内接地端和接零端要设计合理。不可预留太多接线端占用空间 6、设计逐级跳闸程序,箱内故障动作顺序应该从小到大,规范后不得越级跳闸。方便检修和排查。 7、箱内一切附件选用优质铜材,不得使用铁件(包含:线耳、螺钉、螺母、垫片、汇流排等),防止附件因阻阻过大发热烧坏电器。 8、地线线耳必须正反水平平压,两个为一组,并用垫片或螺母垫平,完成后要水平一条线重叠,不可成星型、三角形、多边形。 9、接线端都要经过线耳处理,如缺失线耳应把电缆线弯曲双线接入,以增大接触面积,大小线径不一的线缆禁止并排一字接入同一孔内。建议用大线耳配电液压钳夹紧处理。 10、各组回路独立进线,保证拆卸和检修时不影响其他组回路的美观。 三、配电箱安装注意事项 1、配电箱不应设在散热器上方,也不应安装在水池的上下侧,如果必须安装在水池两侧的,要有防水、放电措施。 2、配电箱不应设在楼梯踏步的侧墙上。配电箱如安装在墙角处,其位置应能保证箱门向外开启180℃。配电箱也不宜设在建筑物的纵横墙交接处,不宜设在建筑物外墙内侧,防止室内、外温差变化大,箱体结露产生不安全。 3、普通砖砌体墙,在门、窗、洞口旁设置配电箱时,箱体边缘距门、窗、洞口边缘不宜小于370mm。宽度300mm及其以上的配电箱,其顶部要设置过梁 4、为了保证使用安全,配电箱与采暖管道距离不应小于300mm;与给排水管道不小于200mm;与煤气管、表不应小于300mm。 以上就是对配电箱标准规范总结,在实际生活设计和应用中应充分结合用户需求,合理选择配电箱的电器型号和尺寸,在保护安全安全的同时降低维护成本。 |
