电力安全是我们现代人面对的最常见的一个安全问题，除却交通事故、恐怕就是电力事故所造成的人员伤亡最多了，交通事故可以通过遵守交通规则严打酒驾来减少，那么电力安全事故呢?配电箱是家庭用电的和企业用电等多个场所用电的总开关，可以说把配电箱的隐患治理好了电力事故就可以少一半了。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。接下来小编来为大家介绍一下配电箱标准、接线方式、安装方法、分类、注意事项、尺寸确定方法、和配电柜的区别。希望可以帮助到大家！

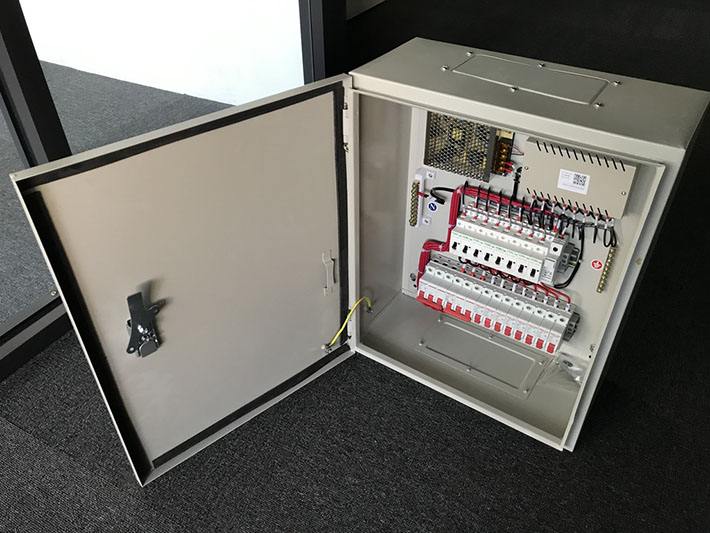

　　配电箱标准

　　1、GB1207-1997电压互感器；

　　1、GB1208-1997电流互感器；

　　2、GB13539.1-2002低压熔断器；

　　3、GB 13539.2-2002低压熔断器；

　　4、GB 13539.3-1999低压熔断器；

　　5、GB13539.4-1992低压熔断器半导体器件保护用熔断器的补充要求；

　　6、GB/T14048.1-2000低压开关设备和控制设备；

　　7、GB/T14048.2-2001低压开关设备和控制设备低压断路器；

　　8、GB/T 14048.3-2002低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器；

　　9、GB/T 14048.4-2003低压开关设备和控制设备低压机电式接触器和电动机起动器；

　　10、GB/T 14048.5-2001低压开关设备和控制设备；

　　11、GB/T 14048.6-1998低压开关设备和控制设备接触器和电动机起动器；

　　12、GB/T 14048.7-1998低压开关设备和控制设备辅助电器；

　　13、GB/T 14048.8-1998低压开关设备和控制设备辅助电器；

　　14、GB/T 14048.9-1998低压开关设备和控制设备多功能电器（设备）；

　　15、GB/T 14048.10-1999低压开关设备和控制设备；；

　　16、GB/T 16935.1-1997低压系统内设备的绝缘配合；

　　17、GB 7251.1-2005低压成套开关设备和控制设备；

　　18、GB 7251.2-1997低压成套开关设备和控制设备；

　　19、GB/T 4026-1992电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则；

　　20、GB/T4942.2-1993低压电器外壳防护等级；

　　21、GB4208-1993外壳防护等级(IP代码)。

　　配电箱的接线方式

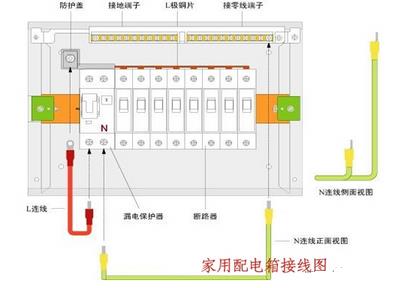

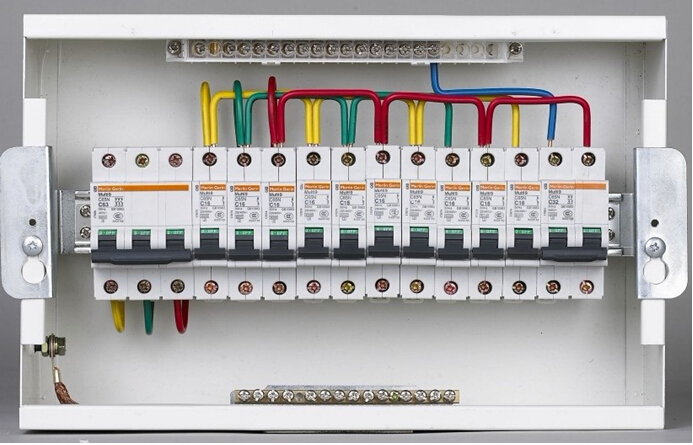

　　一、一般的动力配电箱进线是采用五线制，即A、B、C三路相线(一般颜色为黄绿红)，一路零线(颜色浅蓝)，一路地线(颜色黄色带绿条纹)。出线根据需要。

　　配电箱标准、接线方式、安装方法及分类等内容详述，一次搞清楚

　　1、220V负载一般是取一路相线、一路零线、一路地线。

　　2、380V负载，(比如380V交流电机)三相全取、再加接地线。(负载有就地控制的话也需要零线。)

　　3、有特殊两相380V的交流焊机，任意出两相相线。再加接地线。接地线一般要求接上，但很多场合(比如工地)都不接的。一般进线是三相进一路3PIN的空开、断路器、刀闸或者其他断路器；零线压到接零端子排、地线压到接地端子排。也有进线直接采用4PIN断路器三路相线与零线同进，接地线压到接地端子排的。

　　二、照明配电根据负荷大小，可以采用一路相线+一路零线+一路接地线；或者如上的动力配电220V。

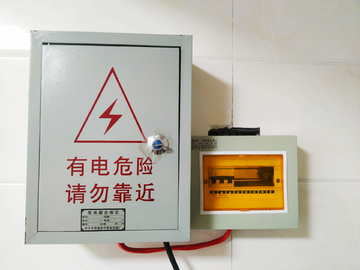

　　配电箱安装方法

　　1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

　　2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

　　3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

　　4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。

　　5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线（N线）和保护零线（PE线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

　　6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地（接零）。

　　配电箱分类

　　1、固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

　　2、防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

　　3、抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

　　4、动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

　　配电箱注意事项

　　1、配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

　　2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

　　3、总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

　　4、对于需要落地安装的配电箱，应该安装在距离地面50～100mm的地方，而且要求配电箱前侧0.8～1.2m的范围内，没有任何杂物妨碍电力的供给，周围环境通风、干燥。

　　5、箱体内的接线汇流排应该分别设立零线、保护接地线、相线，要保证配电箱内的各个元件、仪表以及线路等安装牢固，整齐排列，要便于保养和维护。安装完成之后，要将箱内的杂物和灰尘及时清除掉。

　　6、配电箱内的电器应首先安装在非金属或木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与铁质配电盘箱箱体应作电气连接。

　　7、每台用电设备应有各自专用的开关箱，必须实行"一机一闸一保护"制，严禁用同一个开关电器直接控制二台以上用电设备。

　　8、配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。

　　9、安装配电盘所需要的木砖以及铁件等都需要事先埋好，明装的配电箱应该用金属膨胀螺栓固定。配线应该整齐地排列，并绑扎成束，活动的部位都需要固定住。

　　10、各种开关电器的额定值应与其控制用电设备的额定位适应。

　　11、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。

　　12、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。

　　配电箱尺寸确定方法

　　1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。

　　2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。

　　3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。

　　4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.

　　当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。

　　配电箱和配电柜的区别

　　一、概念上的区分

　　1、配电箱

　　配电箱是一个小型的电源分配箱，内部包含电源开关和保险装置。结构比较简单，多用于终端电源分配。配电箱是供电系统中的最后一级配电设施，一个配电箱可以是一个电源进线和多个供电输出回路，从配电箱引出供电输出回路至各个用电负荷，由于配电箱的体积较小，不能放入大型配电设备，所以配电箱的容量都不大，一般4-8个小负荷用一个配电箱，配电箱布置在供电负荷的中心地带，用电缆或者电线将电送到负荷。

　　2、配电柜

　　配电柜是配电箱的上一级配电设备，其体积较大，其中可以放入较大的电气设备，所以一般作为中等容量负荷的配电设备，包括了配电箱、电动机等，其适用容量在各个工艺领域中有不同，一般在几个千瓦到几十个千瓦。在传统配电箱提供漏电保护和短路保护的基础上，还提供过压保护、打火断电、雷击保护、自动供电、温度保护、功率限定、故障记录、自检功能、学习记忆、移动互联可视化和数字化等功能。

　　二、功能上的区分

　　简单地说，分配电能的箱体叫配电箱，配电箱主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。配电箱安装在各种场所，如学校、机关、医院、工厂、车间、家庭等，如照明配电箱、动力配电箱等。配电箱体积小，可暗设在墙内，可矗立在地面。

　　通过上文小编为大家介绍的配电箱标准、接线方式、安装方法、分类、注意事项、尺寸确定方法、和配电柜的区别。相信大家对配电箱也有一定的了解了！如果有什么漏掉的知识，欢迎大家留言纠正！
