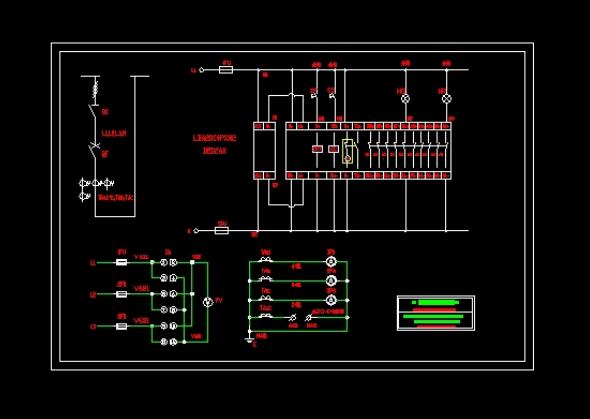

高低压配电柜二次接线图时间:2019-11-27 配电柜的主要部件包括:真空断路器、电流互感器、就地安装的微机保护装置、操作电路附件(手柄、指示灯、压板等)。),以及各种位置辅助开关。其中断路器和电流互感器安装在配电柜内,微机保护、附件和电度表安装在继电器室的面板上(使用以前的名称,实际上没有继电器),端子板安装在继电器室内,有各种电源空气开关,端子板通过控制电缆或专用插座与断路器机构连接。在日常电气工作中,我们经常面临高压开关设备二次接线的需要。

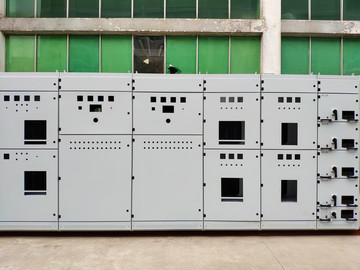

高压开关设备二次接线细节: 一、电缆布置 1.电缆应布置成具有相应曲率和适当紧密度的透明层。禁止扭曲、交叉或混乱。 2.电缆的固定应采用捆扎,最好使用尼龙线或捆扎带。结束束带时,规格必须对应电缆的粗细。结束的方向必须统一。结束后,必须减少结束带的多馀部分 二、电缆头子的制造 1.剥线时应小心操作电缆,强度适中,不与绝缘体接触。 2.电缆头的制作材料尽量使用塑料袋或黑色塑料绝缘胶带。 3.头部制作时,用红色塑料带依次环绕,成型后用黑色塑料带密封。 4.制作头部时,应拉紧头部并用一半塑料带环绕。环绕时,应紧密靠近芯线和护套之间的界面。上端头的横截面应齐平并垂直于电缆轴线。成型后,应是一个坚固、紧凑的圆柱体,表面光滑,外形美观。禁止旋转。 5.电缆头的长度应约为26毫米,直径不应大于电缆护套的外径2毫米,电缆头在护套上的缠绕长度一般应约为13毫米。 6.电缆捆扎成束后,电缆头应处于同一水平。2.7、电缆屏蔽层、带、芯线应可靠外部引线接地。 7.电缆标识由微机印刷、冲压制造,内容包括电缆类型、标准、用途和方向。 8.标识牌的挂装应运用防蚀、防霉的绳带,宜选用化纤丝。 KYN28A中央柜是城市变电站中最常用的10kV配电柜类型。从前面看,它明显分为三个部分,顶部是继电器室,中间是断路器室,底部是空室(无),母线等高压设备安装在柜体后面。 1、继电器室 继电器室面板配有微机保护装置、操作手柄、保护出口压板和指示灯(关闭位置红灯、分隔位置绿灯、储能完成黄灯);继电器室有端子板、微机保护控制回路的DC电源开关、微机保护的DC电源和储能电机(DC或交流)的DC电源开关。早期配电柜的图片。继电器室是安培计和指示灯安装的地方。 2、断路器室 10kV介质柜最常用的断路器是VS1真空断路器,断路器机构中的接线通过专用插座与继电器室的端子板连接。插头的一段与断路器机构固定连接,另一段为专用插头。匹配插座安装在断路器室的右上方,并从插座连接到继电器室的接线盒。为了理解二次回路,有必要在某种程度上理解操作过程。 中间柜断路器手车有三个位置:断开、测试和操作(需要注意的是断路器手车和断路器是两个概念,断路器手车实际上是断路器及其座)。正常运行时,断路器手车处于运行位置,断路器处于合闸位置,二次线插头与插座连接。手动跳闸后,断路器处于断开状态,手车处于运行位置;用专用曲柄将断路器手车扳到试验位置,可拔出二次插头(手车在运行位置时不能拔出);继续摇晃,手车退出断路器室,并处于关闭位置。 断开位置:断路器与一次设备(母线)无连接,失去工作电源(二次插头已拔掉),断路器处于断开位置; 测试位置:二次插头可插入插座获取电源。断路器可以开关,相应的指示灯亮。断路器与一次设备没有连接,可以进行各种操作,但不会对负载侧产生任何影响,因此被称为测试位置。 操作位置:断路器与一次设备连接。接通电源后,电力通过断路器从总线传输到传输线。 中央机柜没有传统意义上的隔离开关概念。当手车处于测试位置时,相当于传统隔离开关的断开,即断路器和主电路(主母线)有明显的断开点。 |
