满足你的好奇心,为你揭秘配电箱里面有哪些配件?

时间:2019-11-25     作者:恒梦电气【原创】   阅读

  许多朋友在纠结,换句话说好奇,好奇配电箱里到底有些什么配件。那不如就在今天,满足你的求知欲,说一下配电箱里面有哪些配件?


  笼统的说,配电箱里只能三种物品——接线排、断路器和电线。


  接线排,安裝在底部、上方或两边,换句话说就是说靠边安裝,每根接线排上常有一根三相五线和多支小组出线。一般配电箱内有一个或2个(最少有一个且不超出2个)。


  断路器,又叫电源开关,别名总闸。但是如见的总闸不像当初,只承担导通电源电路。现如今的断路器,除开分重合闸之外,还能对电源电路出示众多维护。基本维护有过压保护和过流保护(严格意义上来说,短路故障归属于负载的一种独特方式。可是断路器看待二者的保护方式不一样,因而人们将二者分离而言),根据提升附注,又能够有着漏电维护和过欠压保护。


  电线,又分成入户线、箱里布线和小组出线。


  下边人们详尽说一说每一种物品里边的详尽归类。

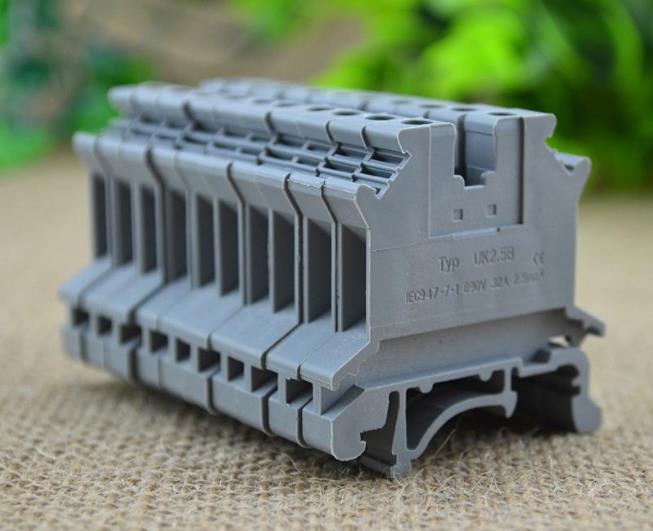

配电箱接线排



  每一配电箱内都最少有一根接线排,这个接线排的姓名称为“地排”。说白了,就是说与接地系统相接的,家中的接地线,都是以这个接线排上引出去的。地排的三相五线为入户线里的接地线,小组出线不久说过,就是说家中的全部接地线。


  另一根接线排称为“零排”,从这儿引出去的,就是说零线。但是零排的三相五线并不是入户线,入户线中的零线,务必连接电源总开关,再从电源总开关的小组出线收到零排上——当电源总开关断掉后,零排处在短路情况。


  零排只求1P断路器出示零线,其他断路器所控制电路的零线,都从自身的断路器下孔立即小组出线。主要内容人们下面再讲。


  为何零线无关紧要呢?由于假如每个环路断路器中沒有1P断路器,那这个零排人们就不用了。


  零排和地排到外观上的差别为:零排是直的,联接时在零排和配电箱底版中间得加2个绝缘端子;地排是U型的,立即固定不动在配电箱底版上。


配电箱断路器




  说起來非常简单,配电箱内有断路器——可是断路器与断路器又有不一样。


  关键是以作用上区别:


  有的断路器在断掉时只有断掉火线零线,不可以断掉零线——1P断路器和1P漏电断路器;


  有的断路器在开展负载和过流保护时只有为火线零线出示维护——1P断路器、1P漏电断路器和1P+N断路器;


  有的断路器在布线时只必须接火线零线——1P断路器;


  有的断路器有漏电维护作用——1P或2P漏电断路器;


  有的断路器有过欠压保护作用——没戴过欠压保护器附注。


  由左至右,各自为1P,1P+N,2P断路器


  一般电源总开关都应用2P断路器,一般电源插座控制回路应用1P漏电断路器,大功率插座控制回路应用2P漏电断路器,其他的应用1P断路器或1P+N断路器(二者尽管作用不一样,可是能够相互之间取代)——应用1P断路器时,必须应用零排;应用1P+N断路器时,不用相互配合零排。


  除开1P断路器之外,其他的全部断路器(包含1P漏电断路器)全是2个三相五线和2个小组出线(一零一火),1P断路器只能一组接线头,因而务必相互配合零排应用。


  1P漏电断路器和2P漏电断路器

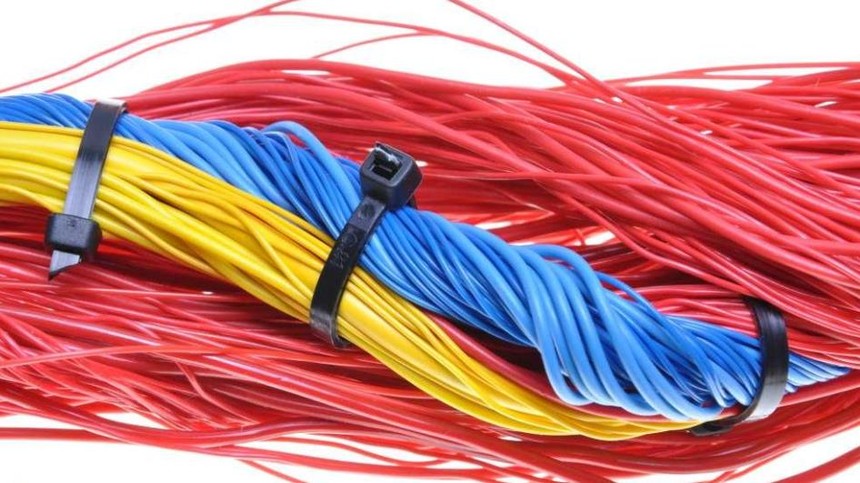

配电箱电线



  电线分成入户线、箱里布线和小组出线。三种线,三种规格型号,三类人员开展布线。


  入户线,一般应用6平方米BV线,是建筑工程施工工作人员开展安裝的。


  配电箱内布线,一般应用4平方米BV线,是配电箱生产厂家开展安裝的,建筑工程施工工作人员只承担将配电箱放进墙里并联接入户线。这儿再多一句,BVR线有时候也用在配电箱内——但是只作为控线,家庭装配电箱沒有控线,因而不出現BVR线。


  小组出线,也就是说屋子里的电线,由装修工程工作人员开展安裝,接进配电箱的小组出线端。室内装修线缠的规格型号关键看客户的本人挑选了,普遍1.5平方米、2.5平方和4平方米铜心线。最终再再多一句,有的客户想在室内装修时所有应用6平方米线,实际上沒有必需——配电箱内布线所有是4平方米线,一旦产生负载,立即家中中的线缠是6平方米,箱里电线也承受不起。
