靠谱!家用配电箱正规接线图及安装步骤

时间:2019-11-21     作者:恒梦电气【原创】   阅读

  随着大家对配电箱的认知越来越多,一些家庭会采用自己接线的方式来处理配电箱。但由于施工毕竟不如专业的师傅来得熟练,经常会因为接线不正规而导致配电箱出现问题。今天,我们恒梦老电工就来分享靠谱的家用配电箱正规图和接线方法,让大家自己在家也能接好配电箱。


家用配电箱正规接线图


  1、接线前准备好设备


  将一些需要用到的设备都购买齐全,比如测量电路额定电流、工作电压的设备。或者直接将按照家用电路的电源情况配置一个相近的配电箱,并设计一个配电箱接线图。


  2、清楚配电箱接线图设计


  知道怎么看配电箱接线的设计图纸,避免将零线和火线混淆。因为零线或火线接错的话,可能会导致电源无法产生。一般配电箱的漏电开关上会有关于零线和火线的标志,N表示的是零线,L表示的是火线。


  3、根据接线图开始施工


  在配置配电箱的时候,尽量选择和家庭用电电路大小一样的电流和电压,庵后按照相关的型号和规格去接线。


  下面是几个家用配电箱正规接线图:

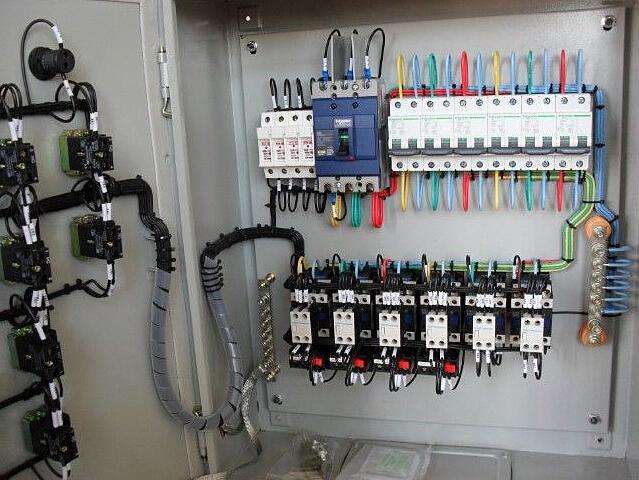

家用配电箱接线图


  最后我们总结一下配电箱接线的注意事项:


  1.横平竖直,但是不能出现90°折弯;


  2.出线不能与进线交叉,可以从断路器后面走线,如果后面空间不够,可以在主开关和第一个支路断路器之间留出1极(18mm)的距离,用于走线,事后在这个位置盖上一个盖板;


  3.有多少个支路断路器,就从主开关引出几根线,如果引出的线太多,应在这里压线鼻子、包热缩套后再接到主开关下口


               家用配电箱正规接线图


  家用配电箱安装方法步骤


  1、明装配电箱,配电箱安装在墙上时,应采用开脚螺栓(胀管螺栓)固定,螺栓长度一般为埋入深度(75~150mm)、箱底板厚度、螺帽和垫圈的厚度之和,再加上5mm左右的“出头余量”。对于较小的配电箱,也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设),然后用木螺钉在木砖处固定配电箱或配电板。


  2、暗装配电箱,配电箱嵌入墙内安装,在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右,预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时,箱体与墙之间填以混凝土即可把箱体固定住。


  3、配电箱应安装牢固,横平竖直,垂直偏差不应大于3mm;暗装时,配电箱四周应无空隙,其面板四周边缘应紧贴墙面,箱体与建筑物、构筑物接触部分应涂防腐漆。


  4、配电箱内装设的螺旋式熔断器,其电源线应接在中间触点的端子上,负荷线应接在螺纹的端子上。这样,在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。


  5、配电箱内的交流、直流或不同电压等级的电源,应具有明显的标志。照明配电箱内,应分别设置零线(N线)和保护零线(PE线)汇流排,零线和保护零线应在汇流排上连接,不得绞接,应有编号。


  6、导线引出面板时,面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。
