电气人都知道的低压配电柜安装规范及组成

时间:2019-11-18     作者:恒梦电气【原创】   阅读

  如果你是一位刚刚进入电气行业的小白之前对于这一行业没有一个清楚的了解,可以跟随我们的步伐来看一下电气人都知道的低压配电柜安装规范及组成,这样或许能对你进一步了解这一行业有一定的帮助。

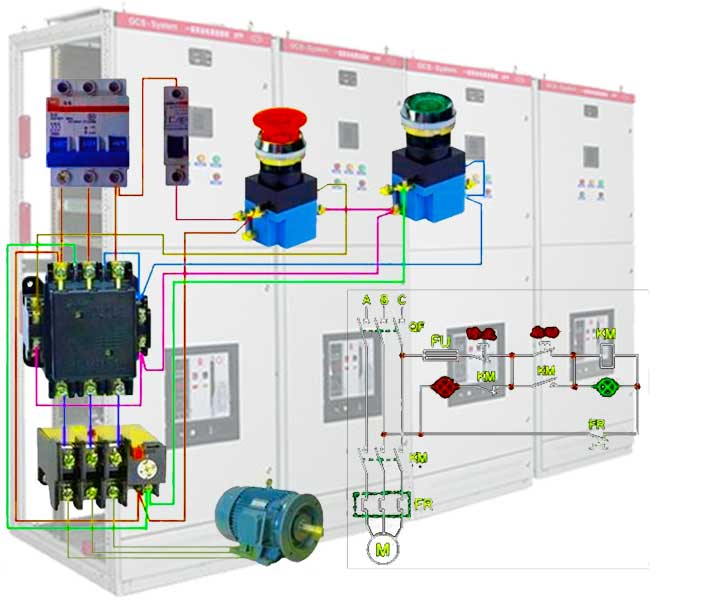

低压配电柜图片


  低压配电柜安装规范1:

    对于柜体外观,进行详细的检查,查看是否有变形,油漆是否有剥落现象。要保证电器的装备和元器件齐全,没有任何的损坏等缺陷。核对配电箱编号和安装位置,要注意箱门的接地应使用软铜编织线。


  低压配电柜安装规范2:

  配电柜要有基本的作业条件,安装场所已粉刷完毕,预埋件均已出来完毕,场地的运输道路已通畅。


  低压配电柜安装规范3:

  根据现场的设计确定安装的位置,根据配电箱内尺寸确定的弹线安装位置。


  低压配电柜安装规范4:

  按照施工图纸预制基础型架框,安装要做到找平、找正,垫片需用用电焊焊好,基础框架需高出抹平面10mm左右,好做防腐工作。


  低压配电柜安装规范5:

  安装施工的要求,将配电柜安装顺利一一放在基础型架上,成列的柜台放好后,进行水平盘面差的微调,一定要做到符合国家标准安装的要求。并焊接牢固。


  低压配电柜安装规范6:

  a、果是高压试验的要通过区域供电局许可方可安装,要依照当地供电部门的安装规定和产品技术要求来进行标准化安装。

  b高压柜框架、电压互感器、避雷器、母线等各类的开关均要做到试验。

  c、对时间继电器、过流继电器、信号继电器以及机械连锁进行调整。

  d、用500v的绝缘电阻测仪器进行每条回路的绝缘测试。


  低压配电柜安装规范7:

  安装作业完毕,通过了质检部门检测合格,并且需要有试验的报告单。


  低压配电柜安装规范8:

  供电部门也检测完毕后,就可以将电源输送到对应的建筑中,校正无误后,检测电压表三相是否正常,变压器是否有电,查看电压表电压是否正常。通电后就会按照以上的顺序依次输电。


  低压配电柜安装规范9:

  最后验收,送电24小时无异样,可以办理验收手续,提交产品合格证、说明书、试验报告等资料。






低压配电柜组成图片


  一、低压配电柜主要组成


  低压配电柜主要由进线柜、出线柜、电容器柜、计量柜等组成。


  进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。


  出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。


  母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线), 在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。


  PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。


  隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以 给运行人员提供一个可见的端点,以方便维护和检修作业。由于隔离柜不具有分 断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉 隔离柜的手车。在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。


  电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功 补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等 保护用电器。一般与进线柜并列安装,可以一台或多台电容器柜并列运行。电容 器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能 直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。作自动控制功能时,也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏,而其他组却很少投切的情况。


  计量柜:主要用来作计量电能用的(千瓦时),又有高压、低压之分,一般安装有隔离开关、熔断器、CT、PT、有功电度表(传统仪表或数字电表)、无功电度表、继电器、以及一些其他的辅助二次设备(如负荷监控仪等)。


  编辑总结:以上及就是电气人都知道的低压配电柜安装规范及组成,希望对身处电力行业的您有所帮助,这些都是干货分享,建议收藏一起哦。如果你觉得上面的内容对你有所帮助的话可以关注我们。
