家庭配电箱配置 接线图和安装方法

时间:2019-09-28     作者:恒梦电气【原创】

  负责家庭住户配电箱电路,控制用电量。它可以根据电源,合理的功率合理分配到功率运行安全和高效。与家庭用电的安全住户配电箱的配置,怎样配置最合理,最安全的是因素是什么?接线图和安装住户配电箱是什么?杭州恒梦电气网为大家详细讲解。

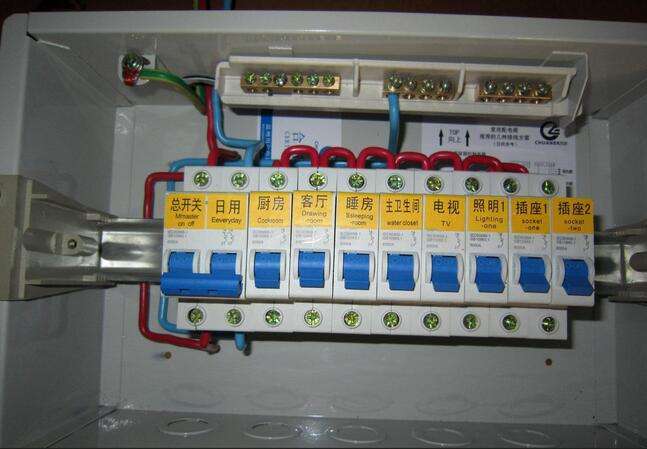

家用配电箱

 一、家庭配电箱有三种常见配置,每种配置在不同情况下都有所不同。


  1、主开关采用带漏电保护的2P空气开关,并联采用1P无泄漏保护的空气开关!

  成本低,是目前最流行的做法电工,为什么呢?因为太方便了,不需要记住哪个分支管道击中,多少圈,只要计划数的上线布管布线,在对空管的线路断开(如电工和所有分支开放空间,让业主一定要买巩固一个例子30A)的后面不像两种方法来找出根管从厨房,卫生间分离等。


  在这种配置中,当电路发生泄漏时,总的空闲操作和无分支操作发生。当电路短路时,总开度和支路都可能工作,或同时工作!这样的配置对泄漏电路不是很友好。有人认为,有可能一个接一个地打开和关闭,以确定哪个电路已经漏电!______但你有没有想过,如果电路发生轻微泄漏,泄漏电流达不到空的工作电流,漏电保护器可能每小时或两天跳闸一次,通过一个接一个的开、关,显然找不到泄漏电路?除非有非常严重的渗漏,否则我们可以逐一排除!如果正门频繁跳闸,又找不到原因,对于家庭用电根本就不方便!


  例如:当你在使用电脑时突然关机,你会不会在信息或文件方面不努力工作?或者你能忍受多少次,当你正在做一些事情,突然绊倒,房子里充满了电?你能忍受这种黑暗的情况多少次?你同意这样的盒子配置吗?


  2、切换2P总空气漏电保护开关使用1P或2P空气漏电保护开关与一个分流!

  这种方法的出发点无疑是为了生命安全。成本高,电气箱足够大,但细心的人会发现这些断路器的额定工作电流为30mA。当泄漏电流达到工作电流时,无论开路电流大小,它也会跳闸!当电路发生泄漏时,分支保护器和主开关可能同时跳闸。也可能是主开关漏电保护太灵敏,分支不跳闸。虽然这种配置具有双重保护的意义,但不可避免的是主开关跳闸,即会出现跳车的情况,增加了维护的难度,实用性不高,有先有后有可能的情况!你同意这种配置吗?


  3、主开关采用不带泄漏保护的2P空气开关,厨房卫生间插座等分流采用带漏泄保护的1P或2P空气开关!

  在使用这样的结构,当漏电或短路发生时,切换操作只分支该空气,并且不会影响开关的整体操作!也就是说,如果在厨房,关闭了电路,但不影响室内采光,所以停电范围,失败,泄漏故障排除简单,但也有专家指出:泄漏不是说只出现在像厨房卫生间插座和无漏电保护分支的事件的地方,如照明,空调呢? (这种布置通常将挂照明和空调普通空气)。


  二、家庭配电箱的规格


家用配电箱

  国产配电箱与一般工业配电箱的尺寸差别很大。PZ30型配电箱是国内配电箱中常用的一种。国产配电箱尺寸为110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*2109mm、470mm*370mm*370mm、420mm*420mm*多种尺寸,如580mm*370mm*9mm、390mm*630mm*9mm根据实际需要选择。

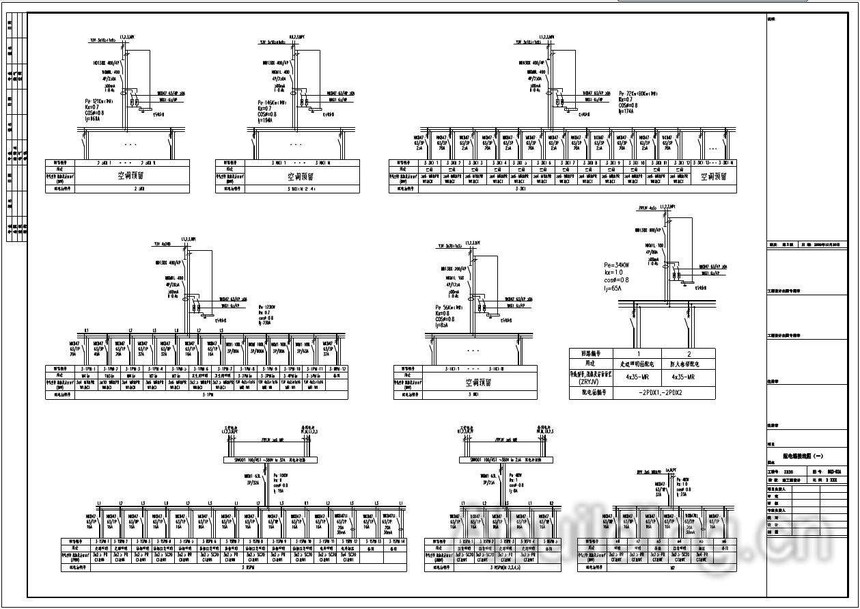

家庭配电箱接线图:


家用配电箱接线图

  三、家用配电箱的安装方法和步骤:


  1、当装配了电箱,安装在墙壁上配电箱,应该用于打开一个螺栓销(膨胀螺栓)固定,所述螺栓的长度通常是埋置深度(75〜150毫米),底板的厚度,坚果和垫圈的厚度,并连同大约5mm“头平衡”。对于较小的配电箱,可以嵌入在安装在一个好的木砖(由位置四边形板安装孔或配电盒被埋没),然后固定木螺钉或木砖板的配电箱。


  2、暗装电箱,配电箱穿墙安装。砌墙时,预留孔洞应大于配电箱长、宽约20mm。预留深度为配电箱厚度加孔内壁抹灰厚度。配电箱埋置时,可在箱体与墙体之间填充混凝土固定箱体。


  3、配电箱应牢固安装,水平和垂直,垂直偏差不应超过3mm。秘密安装时,配电箱周围不应有缝隙,面板边缘应靠近墙面,箱体与建筑物及结构的接触部位应涂上防腐漆。


  4、螺旋配电箱安装保险丝,电源线应连接到中间端子接触,所述负载应连接到线路端子螺丝。因此,当冲击负荷不融合。瓷插式熔断器应垂直安装。


  5、配电箱中的交流、直流或不同电压等级的电源应有明显标志。照明配电箱应分别设置零线(N线)和保护零线(PE线)母线。零线和保护零线应连接在母线上,不得扭曲,并应编号。


  6.当导线引向面板时,面板的金属孔应光滑无毛刺,金属面板应配备绝缘保护套。金属外壳分配箱外壳必须可靠地接地(零)。


  在杭州新房装修住户配电箱,最好更换,你知道,开发商是不会给你的质量太强大了配电箱。小编提醒大家,在装修公司得到的电路图,业主应该知道的。
