恒梦电气:高压配电柜安装注意事项

时间:2019-09-03     作者:恒梦电气【原创】   阅读

  安装高低压开关柜方法步骤 首先看验货,对于拆开包装的开关柜,要依照设计图以及仿单细心核查于数量、规格,检查是不是符合要求,高压开关柜外壳有没有破坏、锈蚀情况,检查附件备件是不是齐全。开箱后还要检查出厂合格证、仿单以及内部接线图等技术资料文件。高压 配电柜开箱后,依据设计图纸将配电柜编号,顺次搬入变电所内安装位置上。下面就跟小编一起来看看高低压配电柜安装注意事项吧!

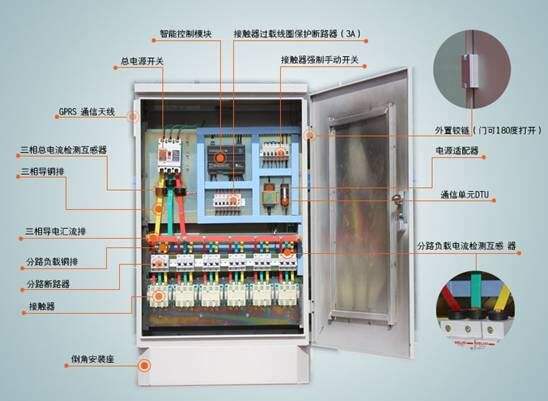

高压配电柜安装注意事项

  1、装时应按施工图的布置,将配电柜按照顺序逐一就位在基础型钢上。单独柜进行柜面和侧面的垂直度的调整可用加垫铁的方法解决,但不可超过三片,并焊接牢固。成列柜各台就位后,应对配电柜的水平度及盘面偏差进行调整,应调整到符合施工规范的规定。


  2、装应预埋套箱,安装后面板应与墙面平;挂墙式的、配电柜安装时可采用膨胀螺栓固定在墙上,但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。当配电柜调整结束后,要用螺栓将配电柜柜体与基础型钢进行紧固。

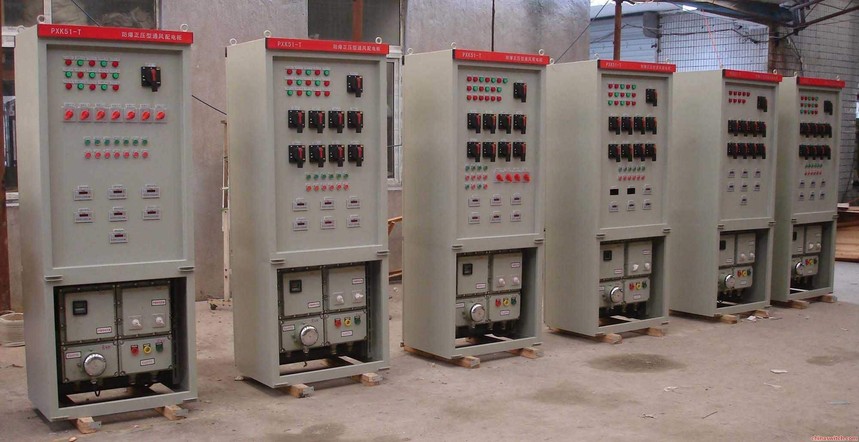

高压配电柜安装注意事项

  3、电柜接地的注意事项如下:每台配电柜单独与基础型钢连接,可采用铜线将配电柜内PE排与接地螺栓可靠联结,并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。


  4、电柜顶与母线进行连接,应注意采用母线配套扳手按照要求进行紧固,接触面应涂中性凡士林。配电箱、配电柜间母排连接时应注意母排是否距离其他器件或壳体太近,并注意相位正确。


  5、制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线,多不能超过两根,并且两根线间加眼圈。多股线应涮锡,不准有断股。

高压配电柜安装注意事项

  6、制回路检查:应检查线路是否因运输等因素而松脱,并逐一进行紧固,电器元件是否损坏。一般情况下,配电柜、配电箱的控制线路在出厂时就进行了校验,不应对柜内线路私自进行调整,发现问题应与供应商联系。


  以上就是高压配电柜安装注意事项的详细资料。希望对你有帮助,更多有关高压配电柜安装步骤等信息尽在本公司官方网站,欢迎你的来访
