配电箱接线规范与安全控制要求,不了解的话可以看一下吗?

时间:2019-07-19     作者:恒梦电气【原创】   阅读

       最近随着配电箱的热销使得很多关于配电箱的话题爆了起来,所以关于配电箱接线规范和安全控制要求你了解过吗?如果没有的话可以跟我们一起来了解一下。

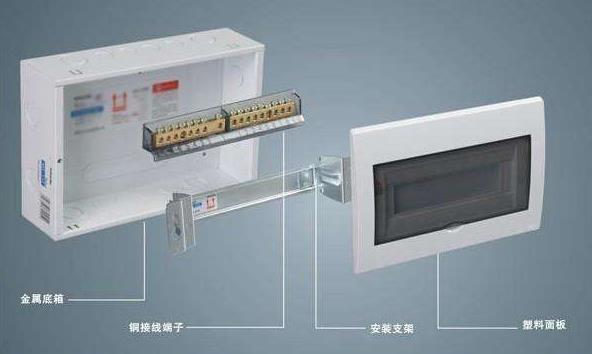

配电箱


        配电箱接线规范:

  1:将配电柜后板拆出,按照图纸布局安装线槽及导轨,横平竖直,导轨两头与线槽缝隙不得大于2MM(线槽内安装扎线扣)。

  2:确认元器件型号,按照图纸布局排放元器件并贴上标签。

  3:接线时须强弱电分开走,避免干扰(左强右弱)。

  4:号码管字体方向大小必须统一(由左往右看,由下往上看)。

  5:压线时线鼻子必须压紧。元器件接线时按照螺丝的顺时针方向拧紧,拧紧后用手拉一下,检查是否会脱落。一个接线孔最多只能接2根线。

  6:电线颜色使用根据图纸或者客户要求,如果没有要求就使用公司标准 :(380V A黄B绿C红N蓝PE黄绿,220V火线黑色 零线浅蓝色,24v+棕色 0v深蓝色)

  7:接线完成检查没有错误后装入配电柜,接线过门时须留有弧度,并套缠绕管保护。

  8:配电柜接线完毕后及时清理柜内垃圾及杂物。

  9:外围人员拿到图纸后先确定传感器的位置及走线方向,diangon.com根据现场位置布置线槽或者扎带扣,线槽内需安装扎带扣。

  10:安装固定传感器并套好号码管,有气管的地方顺着气管走,没有气管的地方贴着固定件走,不能悬空

  11:走线时尽量将线理顺,不要交叉,穿洞的需要安装保护套,有线槽的地方走线槽,没线槽的套波纹管或者缠绕带,

  12:按钮盒及HMI或者其他需要接线的元器件,如果材料没到货可以先将线放到位,并适当预留足够的长度且套上号码管。

  13:根据现场位置合理安装集线器,尽量使需要走集线器的

  14:外部线进入柜内时强弱电分开走,并预留适当的长度。

  15:保持走线美观大方安全不干涉。

  16:上电前必须先用万用表检查线路,确保没有接错线后才上电。

  17:保持工作周围环境整洁,营造一个安全舒适的工作环境。

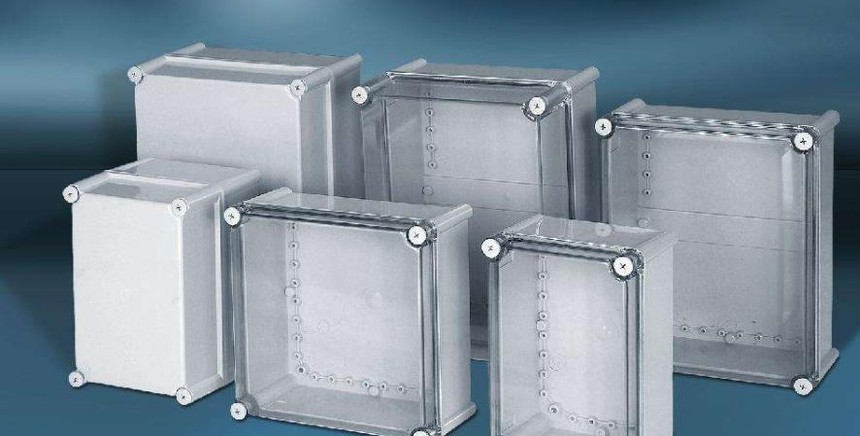

配电箱


  配电箱安全控制要求:

  1.施工现场低压供电系统应设置总配电箱、分配电箱和开关箱,实行三级配电。

  2.总配电箱应靠近电源。分配电箱应装设在用电设备相对集中的地区。

  3.施工用电动力配电与照明配电宜分箱设置,当合置在同一箱内时,动力与照明配电应分路设置。

  4.配电箱、开关箱应采用钢板(厚度为1.2~2.0mm)或阻燃绝缘材料制作。

  5.配电箱、开关箱中装设的电源开关,应具有短路保护、过载保护功能,其额定值和动作整定值应与其负荷相适应。

  6.总配电箱(分配电箱)、开关箱中必须装设漏电保护器,其额定漏电动作参数的选择应遵守下列规定:

  (1)总配电箱内的漏电保护器额定漏电动作电流应为50~100mA,额定漏电动作时间应大于0.1s。

  (2)开关箱内的漏电保护器额定漏电动作电流不得大于30mA,额定漏电动作时间应小于0.1s;使用于潮湿场所时,其额定漏电动作电流不得大于15mA,额定漏电动作时间应小于0.1s。


  关于配电箱接线规范和安全控制要求我们就介绍到这里,如过你想了解更多关于配电箱的资料可以关注我们
