配电箱的端子该如何接线

时间:2019-07-17     作者:恒梦电气【原创】   阅读

  家用配电箱现在的主流配置方式有两种,一种是有公共零排的,另一种是没有公共零排的;下面家居杂坛就以这两种家用配电箱为例,来给大家分别介绍配电箱的端子该如何接线。下面和小编一同来看看吧!


  一、家用配电箱内有公共零排:


       1.我们看上面的图片,这是一个有公共零排出来的家用配电箱,配电箱内有以下配置:共用零排,共用地排,漏电保护器和空气开关;


  2.这张图片是稍微早一些时间非常常用的一种开关配置,总闸是2P的带漏电的漏电保护器,所有分开关都是1P的空气开关;


  3.2P的漏电保护器接线,进线接一根火线和一根零线,出线同样是一根火线和一根零线;接线时按照漏电保护器的标识进行接线;火线接到分开关的上口,零线接至共用零排;

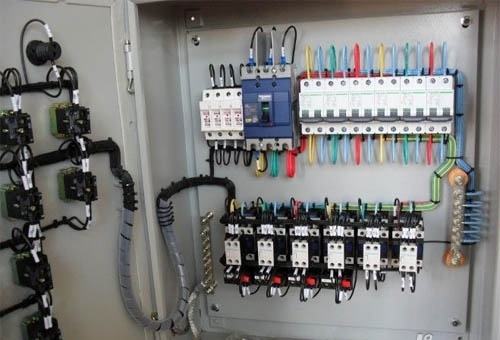

配电箱


  4.1P的空气开关,上口是由2P的漏电保护器下口接来的,空开下口只有一个火线接线端,火线接至回路负载,空开下口没有零线接线端,零线全部接至共用零排上;


  所有地线都接在地排上,包括配电箱的箱体也要与地排连接。


  二、家用配电箱内没有共用零排:


        1.我们同样看上面的照片,这是一个没有共用零排的家用配电箱,配电箱内有以下配置:2P的空气开关,1P的漏电保护器,地排;


  2.总开关是2P的空气开关,2P的空气开关接线,进线接一根火线和一根零线,出线同样是一根火线和一根零线,接线时按照空气开关的标识进行接线;出线火线接到分开关的上口,出线零线接至分开关上口;


配电箱


  3.1P+N的空气开关,上口是由2P的空气开关下口接来的,1P+N空开下口有一个火线接线端和一个零线接线端,火线和零线接至回路负载;


  4.1P的漏电保护器,它的下口也是两个接线端,分别接火线和零线,接线时一定要看清漏电保护器上的标识,不要把火线和零线接反了;


  所有地线都接在地排上,包括配电箱的箱体也要与地排连接。


  关于家用配电箱端子如何接线的问题,以上就是配电箱的相关内容,希望对您有所帮助,小编会随时向您更新新的内容,也再次感谢您的一直支持,如果想了解更多相关信息,欢迎关注本公司的官方网站哦。
