家用配电箱的接线及维护方法

时间:2019-07-16     作者:恒梦电气【原创】

  现在家庭电力需求越来越高,面对着开发商配备的标准配电箱,越来越多的用户选择在装修时自行组装一台配电箱,以满足更高标准的用电需求。但话又说回来了,配电箱里不仅仅是壳体和断路器,还有严谨的接线工艺。下面,小编就为大家介绍家用配电箱的接线及维护方法,希望能对大家有所帮助。

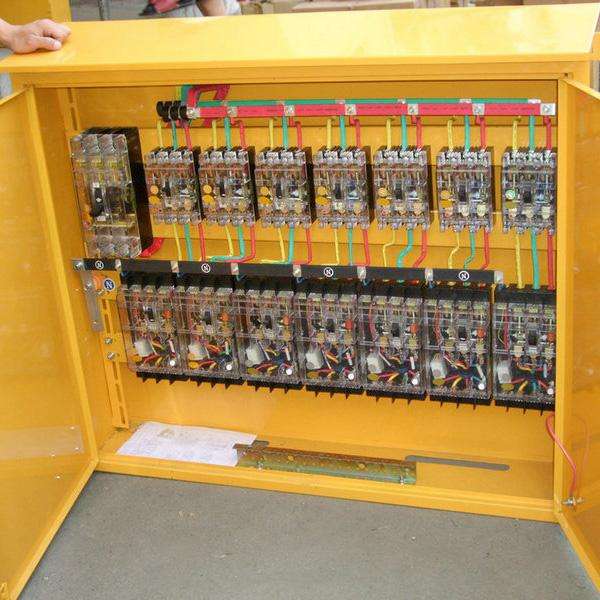

配电箱


  一、家用配电箱接线方法

  1、一个配电箱壳体,制作完成后是这样的(取下面板之后);

  2、中间的金属部门,叫做导轨,如果出厂时没有安装,可以叫商家帮你安,安装很简单,但是需要打孔,个人家庭不一定有那么小的电钻。

  3、上方的一排螺丝,左侧的叫零排,右侧的叫地排。如果出厂时没有配备零地排,需要自己购买,自己买的零地排是这个样子。

  4、左侧的叫做地排(两端弯曲),可以直接使用;右侧的是零排(直的),需要配合绝缘端子使用。同样需要打孔,可以让商家帮你做。

  5、所有插座的接地线,均需要与地排连接。电灯的零线,需要从零排取线(火线从1P断路器取线)。

  6、接线时,首先需要将断路器排列好顺序

  7、之后,按照这个顺序,安装到配电箱的底板上,开始接线。

  8、接线时需要注意,每个断路器所需要的线,均需要从上一级断路器的下口直接取,不可从旁边并联断路器的上口取线。

  9、正确做法如下,必要的时候可以压线鼻子,没有压线钳,可以用锤子直接棰扁,再用电工胶布在线鼻子和电线绝缘皮之间包裹几圈。

  10、自己制作配电箱,工艺也可不高,做的可以不好看,但一定要保证用电安全。


配电箱


  二、家用配电箱的维护方法

  1、要对配电箱进行定期的除尘,保持配电箱的清洁。

  2、要定期检查配电箱内的接头是否牢固,保证接线的可靠性。

  3、要检查相关的开关的动作是否正常,不正常的开关要及时的更换。

  4、检查箱体内是否有进有雨水或者沙尘的侵入,一定要消除这些危险因素。

  5、需要对接线端子的发热情况进行检查,保证接线端子无虚接的情况

  6、对于箱体的密封情况要进行详细的检查,尤其是对于灰尘较大的环境,以免发生危险。

  7、对于有排风机的配电箱,要对排风机的风扇进行检查,检查盘风扇能否正常运行。

  8、对于配电箱的接线,一定要整齐美观,对零散的线头要进行整理。


配电箱


  (最后提醒,配电箱必须要每月检查保养一次,对不合格项目及时处理,并做好相关记录。)

  以上就是家用配电箱的接线及维护方法,如果想了解更多相关信息,欢迎关注本公司的官方网站。
