配电箱接线方法及安装时的注意事项

时间:2019-07-11     作者:恒梦电气【原创】

  配电箱是数据上的海量参数,一般是构成低压林按电气接线,要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电箱。下面,小编就为大家介绍配电箱接线方法及安装时的注意事项。

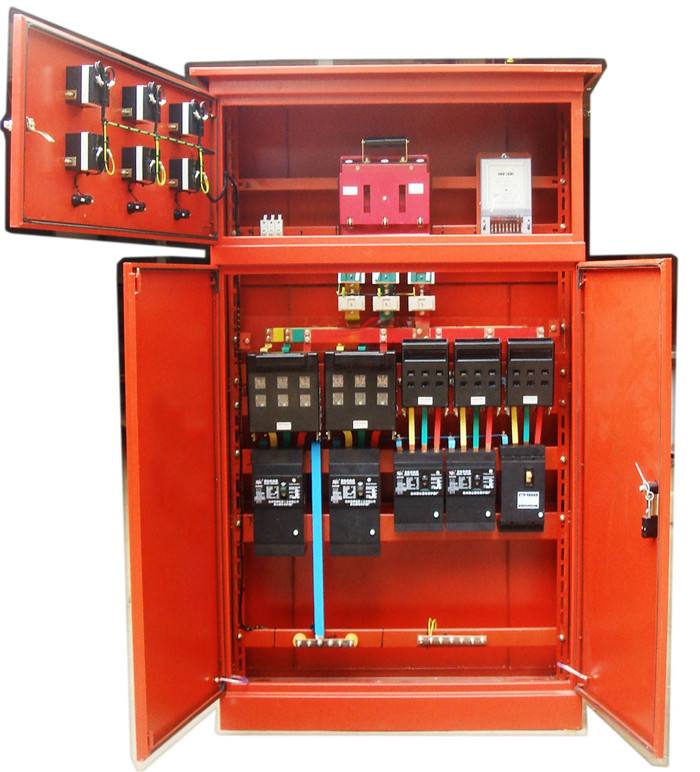

配电箱


  一、家用配电箱接线方法

  1、一个配电箱壳体,制作完成后是这样的(取下面板之后);

  2、中间的金属部门,叫做导轨,如果出厂时没有安装,可以叫商家帮你安,安装很简单,但是需要打孔,个人家庭不一定有那么小的电钻。

  3、上方的一排螺丝,左侧的叫零排,右侧的叫地排。如果出厂时没有配备零地排,需要自己购买,自己买的零地排是这个样子。

  4、左侧的叫做地排(两端弯曲),可以直接使用;右侧的是零排(直的),需要配合绝缘端子使用。同样需要打孔,可以让商家帮你做。

  5、所有插座的接地线,均需要与地排连接。电灯的零线,需要从零排取线(火线从1P断路器取线)。

  6、接线时,首先需要将断路器排列好顺序

  7、之后,按照这个顺序,安装到配电箱的底板上,开始接线。

  8、接线时需要注意,每个断路器所需要的线,均需要从上一级断路器的下口直接取,不可从旁边并联断路器的上口取线。

  9、正确做法如下,必要的时候可以压线鼻子,没有压线钳,可以用锤子直接棰扁,再用电工胶布在线鼻子和电线绝缘皮之间包裹几圈。

  10、自己制作配电箱,工艺也可不高,做的可以不好看,但一定要保证用电安全。

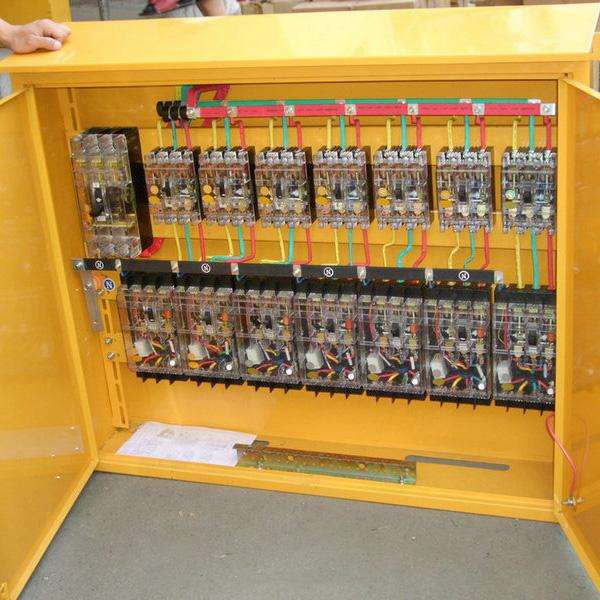

配电箱


  二、配电箱安装注意事项:

  (1)施工用电配电系统应设置总配电箱、分配电箱、开关箱,并按照“总-分-开”顺序作分级设置,并形成“三级配电”模式。

  (2)施工用配电系统各配电箱、开关箱的安装位置要合理。总配电箱要尽量靠近变压器或外电源处,以便电源的引入。分配电箱应尽量安装在用电设备或负荷相对集中的中心地带,确保三相负荷保持平衡。开关箱安装的位置应视现场情况和工况尽量靠近其控制的用电设备。

  (3)保证临时用电配电系统三相负荷平衡,施工现场的动力用电和照明用电应形成两个用电回路,动力配电箱与照明配电箱应该分别设置。

  (4)施工现场所有用电设备必须有各自的专用的开关箱。

  (5)各级配电箱的箱体和内部设置必须符合安全规定,开关电器应标明用途,箱体应统一编号。停止使用的配电箱应切断电源,箱门上锁。固定式配电箱应设置围栏,并有防雨防砸措施。

  以上就是配电箱接线方法及安装时的注意事项,如果想了解更多相关信息,欢迎关注本公司的官方网站。
