低压配电柜的安装技巧与注意事项

时间:2019-07-05     作者:恒梦电气【原创】   阅读

  今天杭州配电柜厂家恒梦电气的小编要跟大家聊的就是关于低压配电柜的安装技巧和安装注意事项。这是之前不曾与大家分享过的哦。下面一起来看看吧!

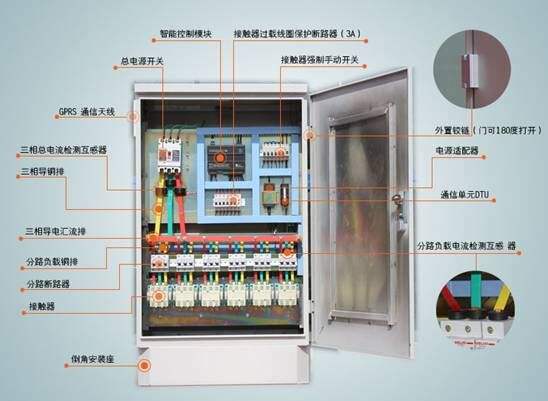

配电柜

   一、低压配电柜安装技巧


  1、规的配电柜的安装尺寸。通常情况下载安装配电柜的时候,需要注意好被安装的配电柜的尺寸,相对应的尺寸对于顺利安装配电柜起到很重要的作用,而且把电源的开关和电源接线都设置到常用的配电柜后面。常用的配电柜后面的宽度必须在一点五米以上。和地面的绝缘以及接触的面积需要低于2.3米,与此同时需要安装好对应的保护围栏。


  2、装低压配电柜。咱们的工作人员在安装低压配电柜的时候需要注意它应该逐排的安装以及总长度的尺寸问题。在安装低压配电柜的时候需要按照顺序去安装,保持好排列有序以及整齐。如果总长度的尺寸大于了5米,这就需要在配电柜通道的两侧设置好相对应的数量房间出口,就好比低压配电柜的总长度大于14米的时候,需要增加出口的数量,以此逐一类推。在选择低压配电柜相对应的低压配电装置的时候,需要注意到低压配电网装置的网络电压的标准以及电磁频率等等问题,从而进一步去提高低压配电柜工作时候的效率以及稳定性。与此同时,选择好质量优异的保护电器,以此来确保在短路的时候可以保证其断电的能力,确保起到维护和保护的作用。


  3、装高压配电柜咯。安装高压配电柜之前,需要确认好每道工序对于配电柜都能够做到保证质量检测严格准确。及时向相关技术部门汇报检查的结果,总结出精确的结果,一旦发现质量不合格的问题需要有针对性的去放弃使用,必须要检查没有任何问题之后再投入使用。在安装的过程中需要严格按照图纸的指定位置从最简单的点开始安装,当然要配合好相对应的安装机械去安装。在安装的过程中,指派专业的工作人员在现场监督安装,负责去排除安全隐患,从而对高压配电柜进行有次序的安装排列,从而促使设备得以顺利的安装和实施。

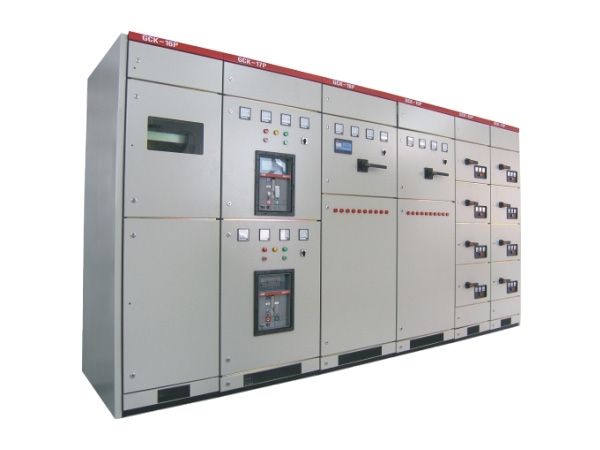

低压配电柜


  二、低压配电柜安装注意事项


    1.配电箱的配线与安装


  (1)在配电箱安装之后需要进行绝缘电阻测试,绝缘电阻需要大于0.5MΩ,导线截面需要满足设备容量、安全载流量的要求,铜导线需要大于1~5mm;铝导线需要大于2.5ram2。10mm以下的导线应采用独股线、箱内二次线不能有接头。


  (2)导线穿管时,导线的总截面需要超过保护管内径的40%,管内不能有接头,穿线时导线不得有损伤,同一保护管内不允许穿入不同回路的导线。


  (3)保护管进入箱体内,端头应设保护线箍,保护管不准有接头。电缆引入(出)时,保护管的内径应大于电缆外径的1.5倍。


  (4)配电箱的金属构件、铁制盘面及电器的金属外壳,都需要有良好的接地。


  (5)室内配电箱需要一个干燥、明亮、不易受损受振的环境,以便于操作与维修的地方,不不能安装在潮湿处所,并尽可能靠近负荷中心固定螺栓不应小于M10mm。


  (6)配电箱的安装高度需要按照设计要求。墙上明装或暗装配电箱底边距底面的高度需要高于1.2m;配电箱安装的垂直、水平偏差需要小于3mm。同一建筑物内配电箱安装的高度需要一致。


  (7)配电箱配线一般采用板后配线,导线引出盘面应套绝缘管,各回路应排列整齐、布线美观,导线端部在拨开绝缘时,不能损伤线芯,导线与设备连接时需要采用接线端子,最好用母线配线,禁止在导线本身接线。


低压配电柜的安装技巧


  2.落地式配电箱的安装


  (1)清扫配电箱,检查隔离开关、熔断器、操动机构、小母线、仪表等合格。


  (2)电缆沟上需要提前埋槽钢或地脚螺栓。


  (3)电缆沟中的进出电缆制作电缆头,并且与其他的设备进行连接。


  (4)测量工字钢的水平、垂直度。


  (5)装饰配电箱,必要时需要重新喷漆,标明柜内电器名称及编号。


  (6)配电箱需要操平找正固定。


     以上内容如果大家能够记住一个大概,这对以后自己肯定会有一定的帮助,想了解更多客户欢迎访问本公司官方网站。
