正确安装配电箱

时间:2019-07-05     作者:恒梦电气【原创】   阅读

  检查开关,接触器良好,内部是否有过热,应定期检查配电箱的密封性能,防止小动物进入。对于湿度高的地区,也有阻尼器、干燥器等。应检查安装位置是否牢固,不得倾斜。

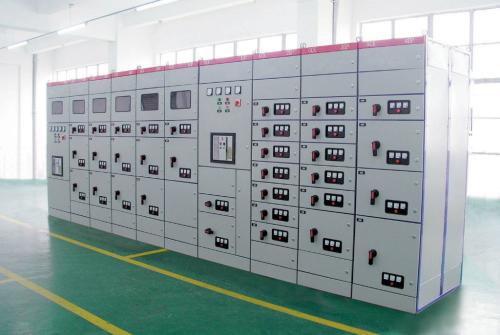

配电箱


  一:设备要求


       1.柜体(盘体)的外观检查应无损坏和变形,漆面应完好无损。机柜内部检查(圆盘):电气设备和部件,绝缘瓷部件齐全,无损坏,裂缝等缺陷。


  2.安装前应根据安装位置核对配电箱编号,并按设计图纸核对箱内箱号和回路号。箱门接地采用软铜编织线及专用端子。柜内接线应整齐,符合设计要求和验收规范(GB50303-2002)。


配电箱


  二:是工作条件

  配箱安装现场土建应已经完成油漆,门窗已安装的基本条件。预埋管和预埋件应清理干净,现场交通条件良好,道路畅通。


  三:配置盒定位

  根据设计要求,现场确定配电箱的位置和现场的实际设备安装,并根据箱体的外形尺寸进行弹性线定位。


配电箱


  四:基础型钢安装


       1.根据图纸要求对基础钢架进行预制加工,做好防腐处理。根据施工图标注的位置,将预制基础钢架放置在预留铁件上。基础钢架、预埋铁件、垫片调平找正后,用电焊接牢固。最后,基本型钢的顶部应高于地面10 mm。


  2.基础钢接地:安装基础钢后,接地线应焊接在基础钢的两端,焊接表面为扁钢宽度的两倍,然后可靠地与柜式接地行连接。并做好防腐处理。


  五:配电柜(圆盘)安装


       1.柜(盘)的安装:根据施工图的布置,配电柜应逐根置于基础型钢上。柜体表面和侧面的垂直调整可通过加垫铁解决,但不得超过三块,并焊接牢固。柜(盘)就位后,应调整柜的水平和盘的偏差,以满足施工规范的要求。


  2.壁挂式配电箱可采用膨胀螺栓固定在墙上,但空心砖或砌块墙上应预埋燕尾螺栓或拉螺栓。


  3.安装配送箱应为预埋箱,安装后的面板应与墙壁平整。


  4.调整机柜(圆盘)后,用基本型钢用螺栓拧紧机柜。


  5.柜(盘)接地:每个柜(盘)分别与基础型钢连接。柜内PE排与接地螺栓可采用铜丝可靠连接,必须加弹簧垫圈,防止松动。各柜门应与PE排用编织铜线可靠连接。


  6.柜(盘)的顶部与公交线路相连。注意,总线扳手应按要求使用拧紧,接触面应涂上中性凡士林。在机柜之间连接时,要注意的是,母行太靠近其他设备或外壳,要注意正确的相位。


  7.控制电路检查:应检查线路是否因运输等因素松动,逐一拧紧,电气元件损坏。原则上,机柜(盘)控制线在出厂时已经过验证,机柜内的线路不应私自调整。如果发现问题,请与供应商联系。


  8.控制线找正后,将每根芯线整圆,用镀锌螺钉、吊环、弹簧垫与各接线端子板连接。通常,在端子板的每侧各有一个端子可以压一根线,不超过两条线,并在两条线之间加上眼窝。多股钢丝应冲洗干净,锡不应断裂。


配电箱


  六:柜(盘)试验调整


       1.高压试验应由当地供电部门许可的试验单元进行。测试标准符合国家法规,当地供电部门规定和产品技术数据要求。


  2.测试内容:高压柜框架,母线,避雷器,高压瓷瓶,变压器,电流互感器,各种开关等


  3.调整内容:过流继电器调整、时间继电器、信号继电器调整、机械链条调整。


  4.二级控制小线路调整和仿真试验,再次拧紧所有接线端螺钉。


  5.绝缘测试:用500V绝缘电阻测试仪测试端子板上每个电路的电阻。电阻必须大于0.5MΩ。


  6)如果二次小导线电路中有晶体管、集成电路和电子元件,应使用万用表测试电路是否连接。


  7.接通临时控制电源和操作电源,拆下柜(盘)控制和操作电源回路中保险丝的上相线,接通临时电源。


       以上就是正确安装配电箱的方法了,如还有什么不懂的地方可以咨询我们公司官网。
