恒梦电气-配电室改造工程案例

收藏
  • 工程案例

 开关站、配电室是建筑工程中必不可少的供电设施,由于电力系统设施具有较强的专业性,电力设备的安装基本是由电力公司负责,土建部分则基本是由开发单位负责,但是需要由电力部门进行验收。本文首先分享国网浙江省电力公司制作的《开关站、配电室工程施工工艺示范片》,现场拍摄的标准化工艺流程演示,全面指导施工。然后针对在开关站、配电室的土建验收中,经常发现的由于开发单位对于相关标准不熟悉而导致验收不通过的问题,总结土建验收标准。

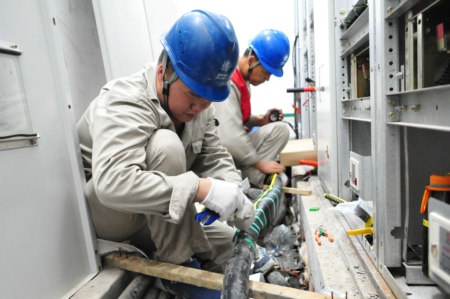

配电室改造


  施工准备


  土建主体结构


  防雷、接地装置安装


  室内基础沟施工


  隐蔽工程验收及接地沟回填


  管沟安装


  室内照明安装


  门窗安装


  土建施工验收检查


  开关柜安装


  变压器安装


  二次屏柜安装


  安全、消防、标识设施安装


  工程竣工验收


  附


  土建交付验收标准


  ▼


  土建内容


  一般来说,开关站、配电室的土建工程是由开发单位负责采购并实施,工程内容主要包括:开关站、配电室的主体建筑、门、窗、室内照明、通风系统(含变压器通风及风管)、空调系统、排水、消防、降噪、除湿、工器具室(安全工具柜、安全用具、模拟图板等)、封堵、门禁、消防报警、水位报警装置的材料及施工。规划红线内的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工(电力电缆管材、接地装置材料、SF6泄漏报警装置由供电公司提供)。如政府部门对土建工程范围另有调整,按照最新要求实施。

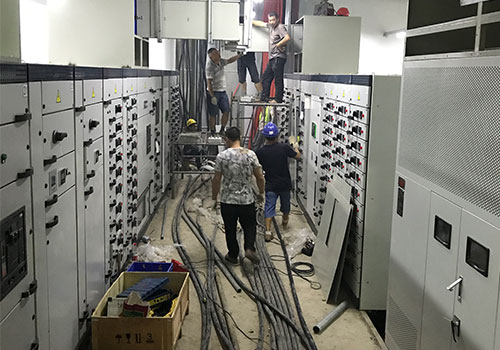

配电室改造


  规范依据


  GB50260《电力设施抗震设计规范》


  GB50229《火力发电厂与变电站设计防火规范》


  GB50202《建筑地基基础工程施工质量验收规范》


  DGJ32/J11《居住区供配电设施建设标准》


  DB32/T1008《电力用户业扩工程技术规范》


  各地方电力公司相关标准


  报验条件


  开发单位完成所承担土建工程范围的内所有工作、完成土建交付资料(交付资料主要包括:居住区规划平面图、土建竣工图纸及有关测试报告、土建监理资料),并将有关土建交付资料提前送供电公司。


  验收原则


  同期项目的开关站、配电室应作为一个验收批次进行验收。


  验收一般由供电公司组织,居住区开发单位、土建施工单位、监理单位、电气施工单位参加。


  验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。


  验收项目


  主体部分


  1.开关站、配电室位置符合居住区规划。建筑主体放线定位数据由开发单位提供。


  2.独立设置于地面上的开关站、配电室屋顶应做成坡顶,防水级别为2级。基础应采用整体浇筑,高出路面0.2米,内外做防水处理。


  3.设置于居民楼内的开关站、配电室,室内标高不得低于该楼一楼的室内标高,并高于室外地坪0.35米以上。位于地下层时设备基础应抬高1米以上,电缆沟底部应高于本层地平0.2米。


  4.开关站、配电室地面平整,采用防沙水泥地面,宜使用环氧材料喷涂,颜色为灰色。


  5.开关站、配电室内墙墙体、顶面无开裂、无渗漏。墙体、顶面为水泥砂浆,白色乳胶漆粉刷两遍。


  6.开关站、配电室大门前应留有不小于4米宽的检修通道,该通道不可作为绿化以及景观使用。设备进出通道应满足最大电气设备体积的运输要求。


  7.开关站、配电室正上方不应有卫生间、浴室、水箱、水池、水管及经常积水的场所,并且不得与该类潮湿场所贴邻。


  8.开关站、配电室内严禁无关管道通过。


  9.开关站、配电室整体应与居住区环境相协调。


  10.开关站、配电室设置于地下的,本居住区应有完善有效的防内涝措施,且居住区排水与市政排水管网具备自然排水条件。


  11.开关站、配电室设置于地下的,除满足本验收标准外,必须有供电公司认可配电设施置于地下的有效手续。


配电室改造


  门、窗


  1.开关站、配电室应有不少于两个的出入口,所装大门均向外开,供设备进出的大门为双开门,高不小于2.5米,宽不小于2米。


  2.开关站、配电室大门应为不锈钢表面防火门,喷塑处理并应满足防火防盗的要求。大门应采用统一锁芯的AB锁,基建时仅使用A钥匙,验收投运时,由供电公司验收人员启用B钥匙。大门外侧应用红漆喷有“有电危险”字样。大门应预留挂锁位置。


  3.开关站、配电室内相邻房间之间有门时,此门开启方向应为由高压向低压房间开启。


  4.开关站、配电室大门通向汽车库的或附近堆有易燃物品的应为甲级防火门。


  5.开关站、配电室位于地上时,通向相邻房间或走道的门应为乙级防火门;位于地下层时应为甲级防火门;


  6.油浸变压器室门应为甲级防火门。


  7.开关站、配电室通风、采光窗窗体应采用铝合金材料,壁厚不小于1.4毫米。窗户应使用双层中空玻璃,玻璃厚度不小于5毫米。窗户下沿距室外地面高度不宜小于1.8米,窗户外侧应装有不锈钢管状防盗栅栏,管内应有不小于Φ16的钢筋。


  8.开关站、配电室装有自然通风百叶窗的,窗体应为不锈钢材料并做喷塑处理,百叶窗覆盖面大于2:1,以确保雨雪不得入内,百叶窗内侧应装有防止小动物进入的不锈钢菱形网,网孔不大于5毫米。


  9.开关站、配电室临街的一面不宜开窗。


  10.所有门窗应采用阻燃材料。


  管沟预埋


  1.电缆沟内所有电缆支架、预埋件均按设计位置埋设并符合要求,数量不得缺少。


  2.电缆沟盖板齐全、平整(室内使用不小于5毫米厚花纹钢盖板,单块盖板长度60厘米,宽度为电缆沟宽度加5厘米,做防腐处理,必要时做加强处理,反面有限位固定措施,正面统一为暗灰色喷涂)。


  3.所有电缆沟的出(入)口处,应预埋电缆管,电缆管应伸出散水坡或室外平台与外部电缆沟接通,电缆敷设完毕后需按要求进行内外封堵(封堵应满足防水、防火要求)。


  4.电缆进入开关站、配电室电缆夹层(沟)应采取完善的防水措施,电缆进入地下应设置过渡井(沟)(或采取有效的防水措施)并设置完善的排水系统。


  5.室内电缆沟应有向室外排水的通道或排水设施,排水通道应有防小动物措施。

×
